Interface I2C
Tension d'alimentation: VM = 15V max
Courant de sortie: Iout = 1.2A (moyenne) / 3.2A (crête)
Commande de veille pour économiser de l'énergie
Modes de commande moteur CW / CCW / frein court / arrêt

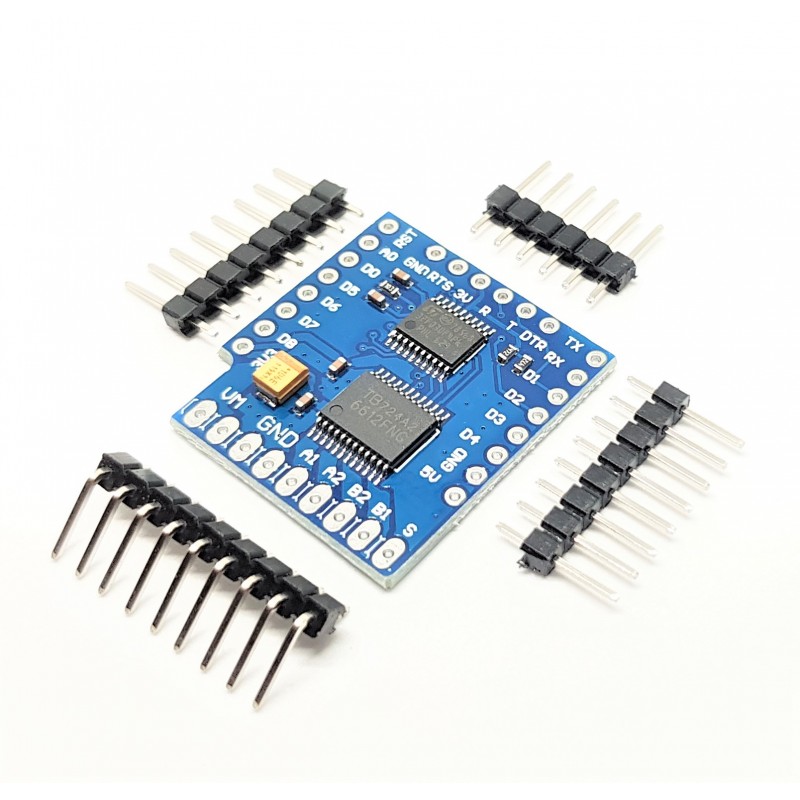

VM: alimentation moteur +
GND: Alimentation du moteur -
A1: moteur A
A2: moteur a
B2: moteur B
B1: moteur B
S: port de contrôle en veille (en mode io)
1. Mode de contrôle Stanby
- Mode I2C: Contrôle le STBY du TB6612 avec le protocole I2C
- Mode IO: Contrôle le STBY du TB6612 avec la broche "S"
2. Mode de réinitialisation du bouclier
- court: réinitialiser avec d1 mini (réinitialiser à la mise sous tension ou appuyer sur le bouton de réinitialisation de d1 mini)
- ouvert: réinitialisé par la broche "DTR".
2. adresse I2C

AD1 AD0 Address
-         -       0x2D
-         x      0x2E
x         -      0X2F
x         x      0x30
