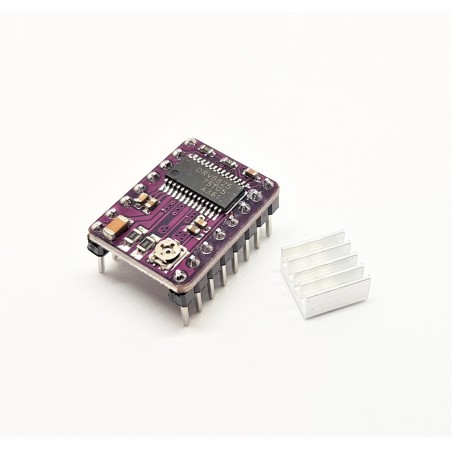

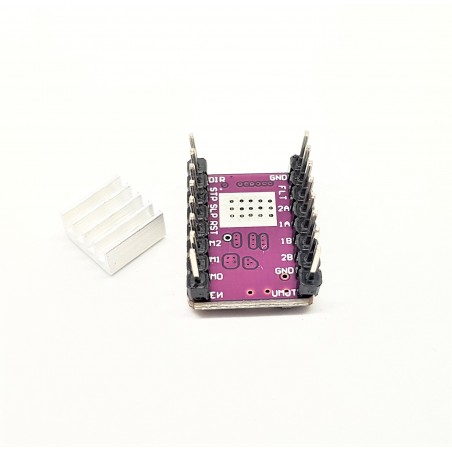

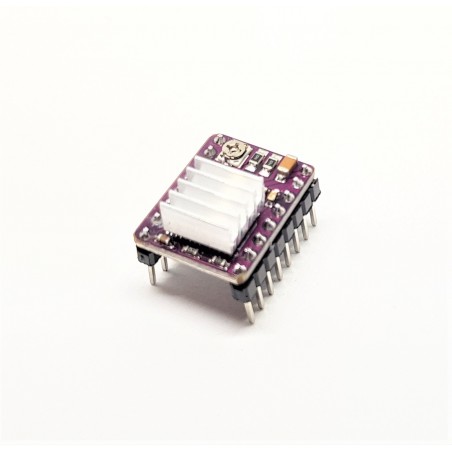

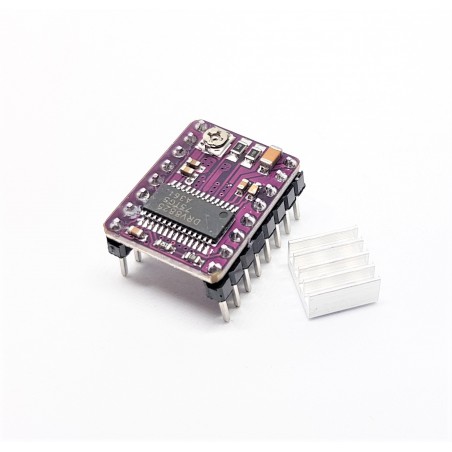

Le support de pilote de moteur pas à pas DRV8825 est une carte opto-isolée pour le pilote de moteur pas à pas bipolaire DRV8825 de TI. Le module possède un brochage et une interface presque identiques à ceux de nos supports de pilote de moteur pas à pas A4988. Il peut donc être utilisé comme solution de remplacement plus performante pour ces cartes dans de nombreuses applications. Le DRV8825 est doté d’une limitation de courant réglable, d’une protection contre les surintensités et d’une surchauffe, ainsi que de six résolutions micropas (jusqu’à 1/32 pas). Il fonctionne entre 8,2 et 45 V et peut fournir jusqu’à environ 1,5 A par phase sans dissipateur de chaleur ni débit d’air forcé (jusqu’à 2,2 A par serpentin avec suffisamment de refroidissement supplémentaire).


Caractéristiques:

1. Interface simple de contrôle de pas et de direction
2. Six résolutions différentes: pas complet, demi-pas, 1/4 pas, 1/8 pas, 1/16 pas et 1/32 pas.
3. Peut s’interfacer directement avec les systèmes 3,3 V et 5 V
4. Arrêt thermique en cas de surchauffe, arrêt en cas de surintensité et verrouillage en cas de sous-tension
5. Protection contre les courts-circuits et les charges court-circuitées
6. PCB à 4 couches de cuivre 2 oz pour une dissipation de chaleur améliorée
7. Patin de masse soudable exposé en dessous du circuit intégré du pilote au bas du circuit imprimé
8. La taille du module, le brochage et l'interface correspondent à la plupart des égards à ceux de nos supports de pilote de moteur pas à pas
9. La commande de courant réglable vous permet de régler la sortie de courant maximale avec un potentiomètre, ce qui vous permet d’utiliser des tensions supérieures à la tension nominale de votre moteur pas à pas pour atteindre des vitesses de pas plus élevées
10. Commande de hachage intelligente qui sélectionne automatiquement le mode de désintégration actuel correct (accélération rapide ou lente)
11. Tension d'alimentation maximale de 45 V
12. Régulateur intégré (aucune alimentation en tension logique externe requise)
