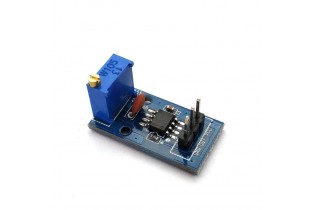

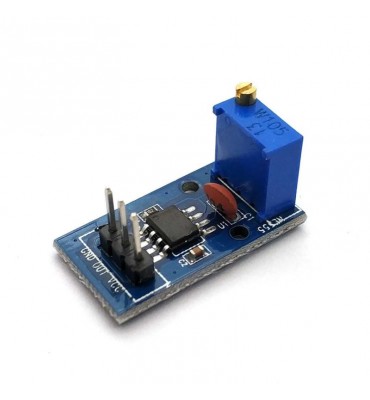

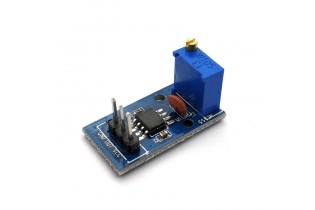

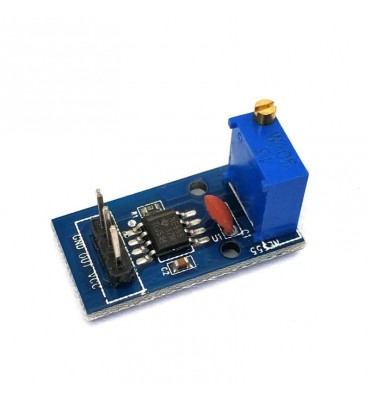

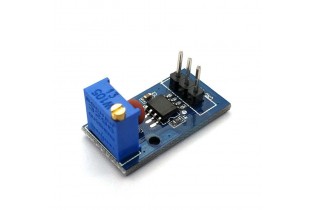

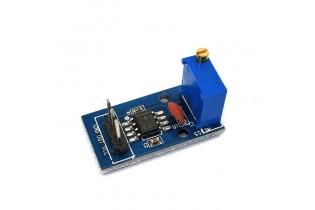

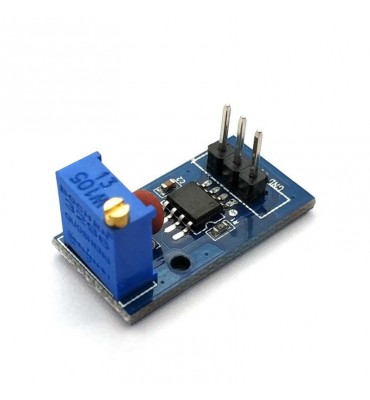

Il s’agit d’un module générateur d’impulsions à onde carrée basé sur le circuit intégré d'horloge NE555 omniprésent. Le module peut être alimenté à partir d’une large plage d’alimentation (de 4,5 à 12 V) et produira une sortie continue à onde carrée comprise entre 15Hz et 24KHz qui peut être réglée à l’aide du potentiomètre multi-tours intégré. Utile pour les applications nécessitant une source d'horloge de fréquence approximative, par exemple pour la génération de tonalité d'un moteur pas à pas, etc.


Spécification:

Tension d'alimentation: 4.5 à 12V
Courant d'alimentation: 3mA à 5V Vcc
Fréq min (environ): rapport cyclique de 15Hz 49% à 5V Vcc
Fréq max (environ): 24 KHz, cycle d'utilisation de 89,4% à 5 V Vcc
Tension de sortie: 4.5V à 5Vcc / 11.5V à 12Vcc
