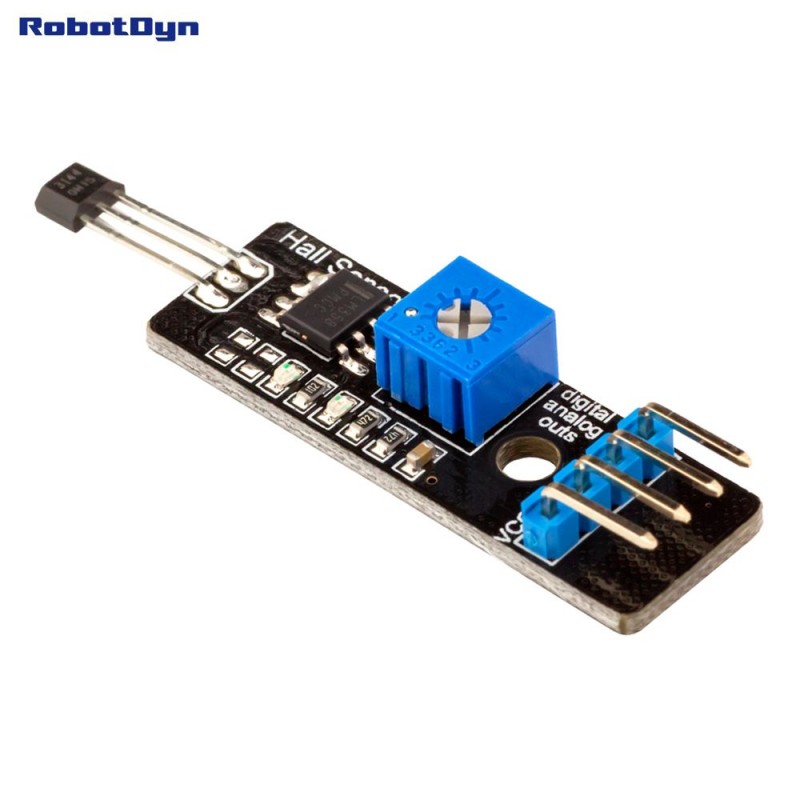

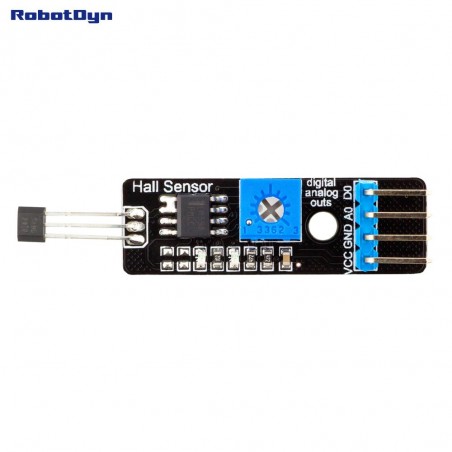

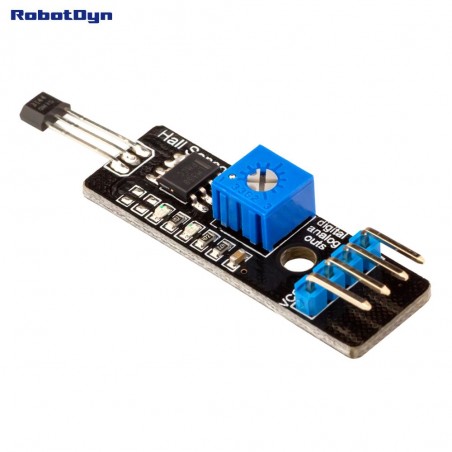

Le capteur magnétique à effet Hall peut être utilisé pour détecter la présence (ou l'absence!) D'objets à proximité, tels que des aimants.
Si aucun champ magnétique n'est présent, la ligne de signal du capteur est HIGH (sortie numérique). Si un champ magnétique est présenté au capteur, la ligne de signal passe à l'état BAS (sortie numérique) et la DEL (bleue) du capteur s'allume en même temps.
La détection de distance à un objet magnétique peut être réglée via le potentiomètre intégré.
Il a également la sortie analogique, pour déterminer la magnitude d'un champ magnétique ou la distance à un objet.
La polarité du champ magnétique influe sur l'action de commutation. La face avant du capteur a besoin de la polarité opposée à celle du dos du capteur pour s'allumer.

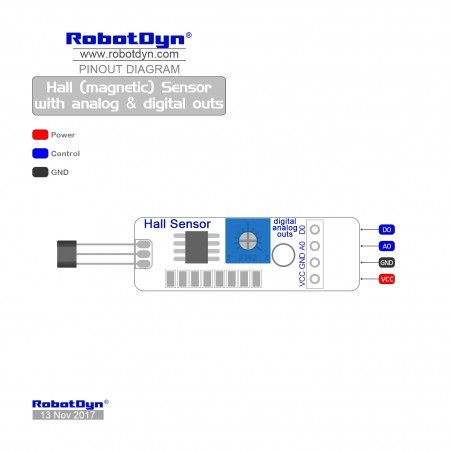

GND = à GND

VCC = à 5V

DO = à n'importe quel P / O numérique

AO = à n'importe quelle entrée analogique
