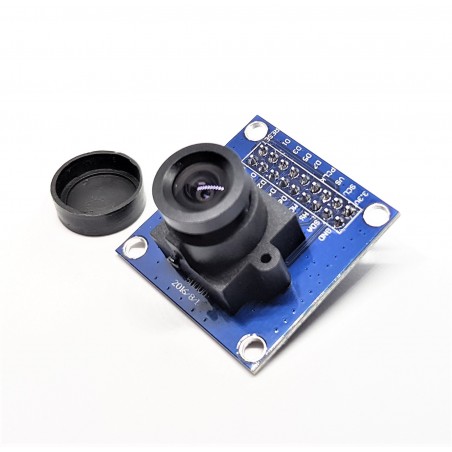

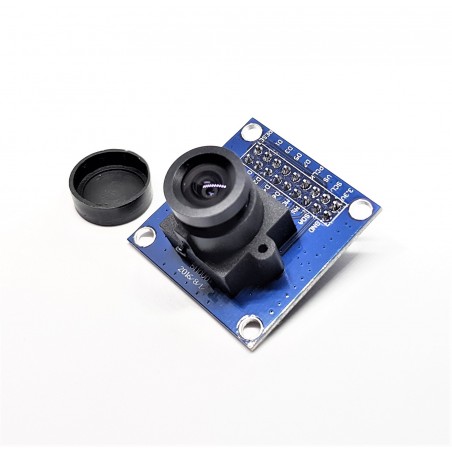

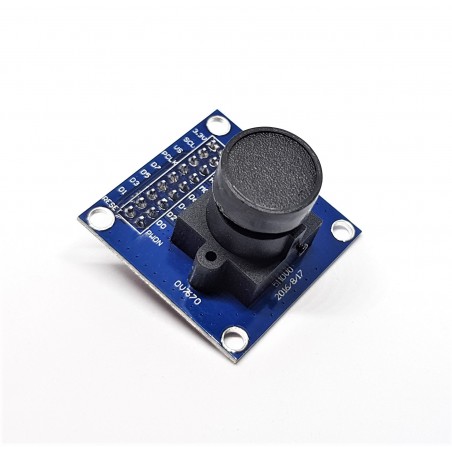

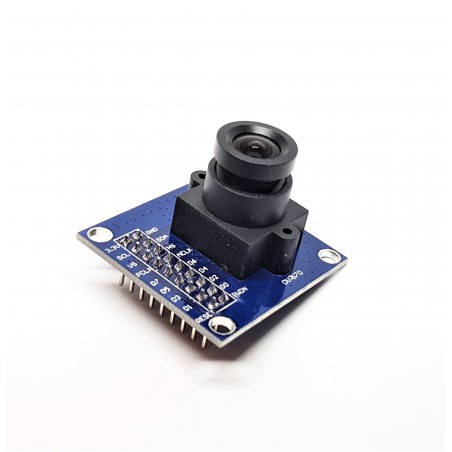

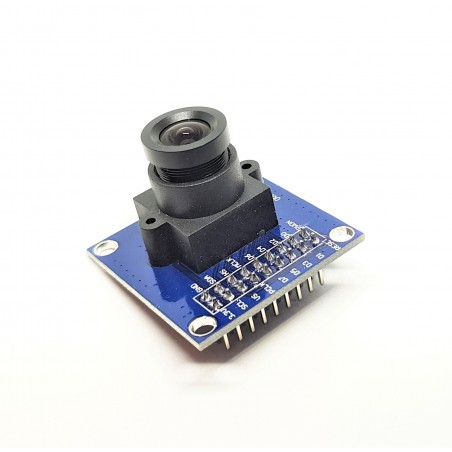

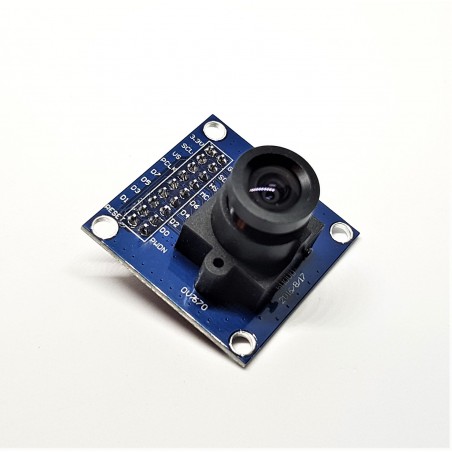

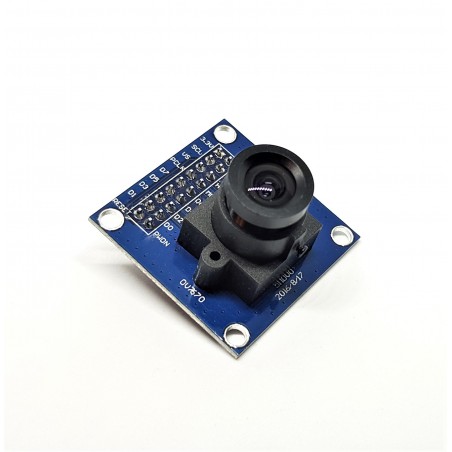

ov7670 camera module VGA auto expo control 640X480 pour arduino

Capteur d'image OV7670, de petite taille, à faible tension de fonctionnement, fournit toutes les fonctionnalités de la caméra VGA monopuce avec processeur d'image. Par le biais du contrôle de bus SCCB, vous pouvez sortir l’ensemble de la trame, sous-échantillonnée, telle que la fenêtre affecte la résolution des données de 8 bits. L’image VGA du produit est jusqu’à 30 images / s. Les utilisateurs peuvent contrôler totalement la qualité de l’image, le format des données et le mode de transmission. Le processus de traitement des images, notamment les courbes gamma, la balance des blancs, la saturation, le chroma, peut être programmé via l'interface SCCB. Les applications de capteur d'image OmmiVision sont une technologie de capteur unique destinée à améliorer la qualité de l'image en réduisant ou en éliminant les défauts optiques ou électroniques, tels que le bruit de motif fixe, l'image couleur épanouie, l'image claire et stable.
Haute sensibilité pour les applications à faible luminosité
Basse tension adaptée aux applications intégrées
Interface SCCB standard compatible avec l'interface I2C
Format de sortie RawRGB vers RGB (GRB4: 2: 2, RGB565 / 555/444), YUV (4: 2: 2) et YCbCr (4: 2: 2)
supporte VGA, CIF, et de CIF à 40x30 la taille
Méthode de sous-échantillonnage VarioPixel
élimine les bandes claires, contrôle automatique de la qualité de l'image avec étalonnage du niveau de noir, y compris saturation des couleurs, teinte, gamma, netteté ANTI_BLOOM
FAI a éliminer la fonction de compensation du bruit et des pixels morts
supporte la mise à l'échelle de l'image
L'objectif est la perte de compensation de la lumière
Détection 50/60 Hz
la saturation s'ajuste automatiquement (ajustement UV)
l'amélioration des contours s'ajuste automatiquement
Réduction du bruit s'ajuste automatiquement
paramètres clés
matrice photosensible 640X480
Tension IO 2,5V à 3,0V (alimentation interne LDO vers le cœur) le
opération de puissance 60mW / 15fpsVGAYUV
Sommeil <20 μA
fonctionnement en température de -30 ° C à 70 ° C
0 ° C à 50 ° C
Format de sortie (8 bits)? YUV / YCbCr4 RGB565 / 555/444 GRB4: données RVB brutes: 2: 2: 2: 2
Taille optique de 1/6 "
angle de champ de 25 °
taux Zhen maximum 30fps VGA
Sensibilité 1.3V / (Lux-sec)
rapport signal sur bruit de 46 dB
plage dynamique de 52 dB
mode de navigation progressif
exposition électronique
surface de 3,6 µm x 3,6 µm
courant d'obscurité 12 mV / s à 60 ° C
