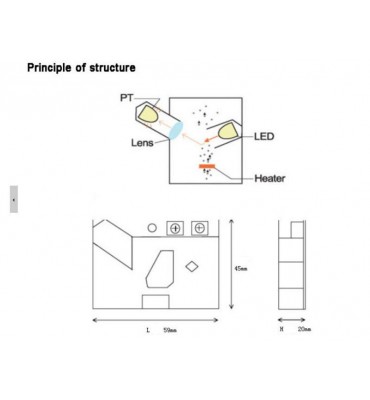

Mesure quantitative des particules selon le principe du compteur de particules.
Une particule Fine dont le diamètre est supérieur à un micron pourrait être détectée avec une haute sensibilité.
Le chauffage intérieur réalise l'auto-prise d'air.
Un contact de commande et deux contacts de sortie.

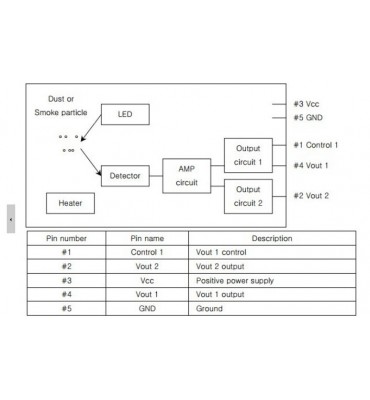

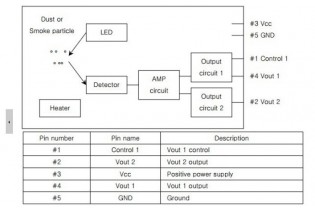

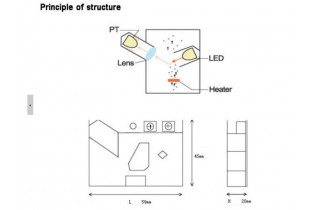

Le DSM501A se compose de :

    Lampe à diode électroluminescente (LED)
    Détecteur
    Circuit amplificateur de signal
    Circuit de commande de sortie 1
    Circuit de commande de sortie 2
    Circuit de Chauffage

Caractéristiques

    Tension de fonctionnement: DC 5.0 (plus et Moins 0.5 v)

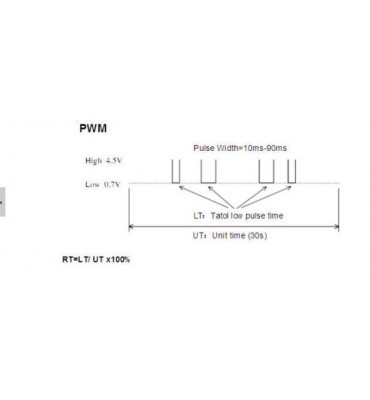

    Sortie modèle: PWM
    Courant de fonctionnement (Max): 90mA
    Plage d'humidité: Conditions De Stockage 0-99% RH
    Plage d'humidité: Conditions de Travail 0-95% RH
    Plage de température: Conditions De Stockage-20 à 80 degré
    Plage de température: Conditions de Travail-20 à 60 degré
    Câble de 20cm fourni

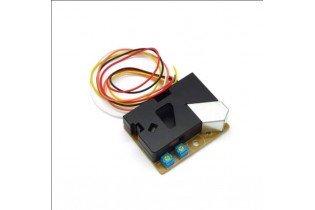

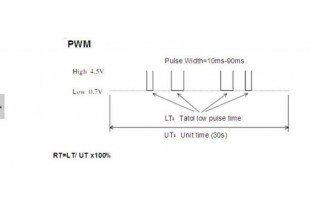

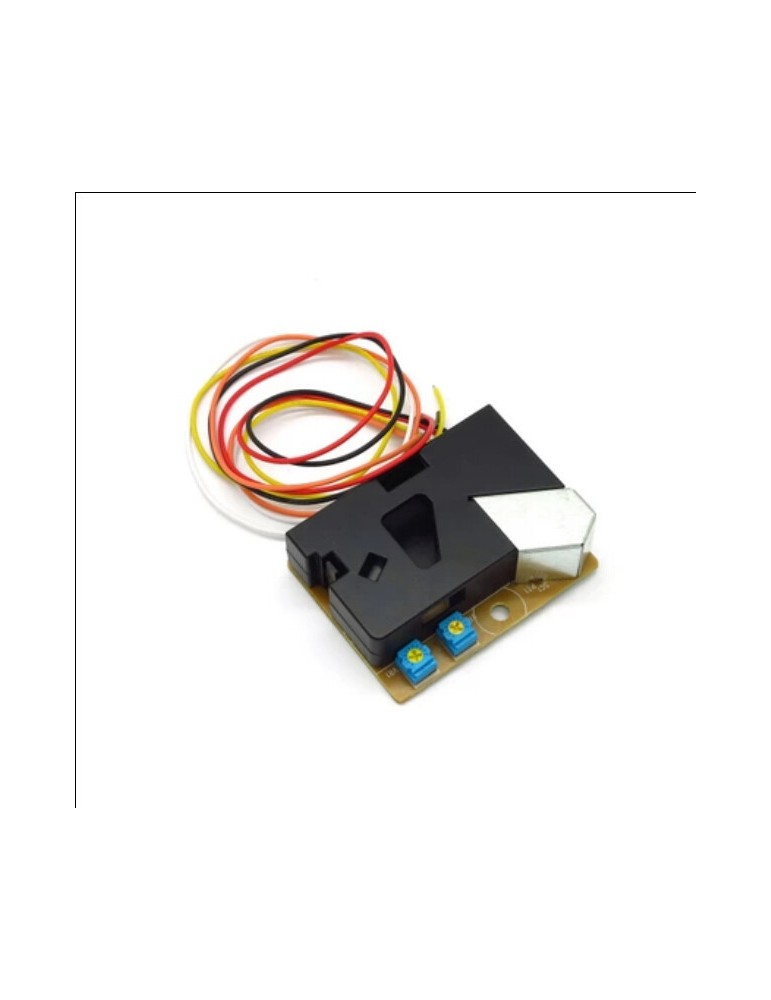

Ce module basé sur un DSM501A permet de mesurer la quantité de particules de plus de 1 µm présentes dans l'air. Le signal de sortie est à modulation de largeur d'impulsion.

Applications: capteur de qualité d'air, détecteur de fumée de cigarette, pollen, etc. Livré avec cordon de raccordement.

TUTO:

https://projetsdiy.fr/calculer-indice-qualite-air-iaq-ciqa-iqa-dsm501-arduino-esp8266/
