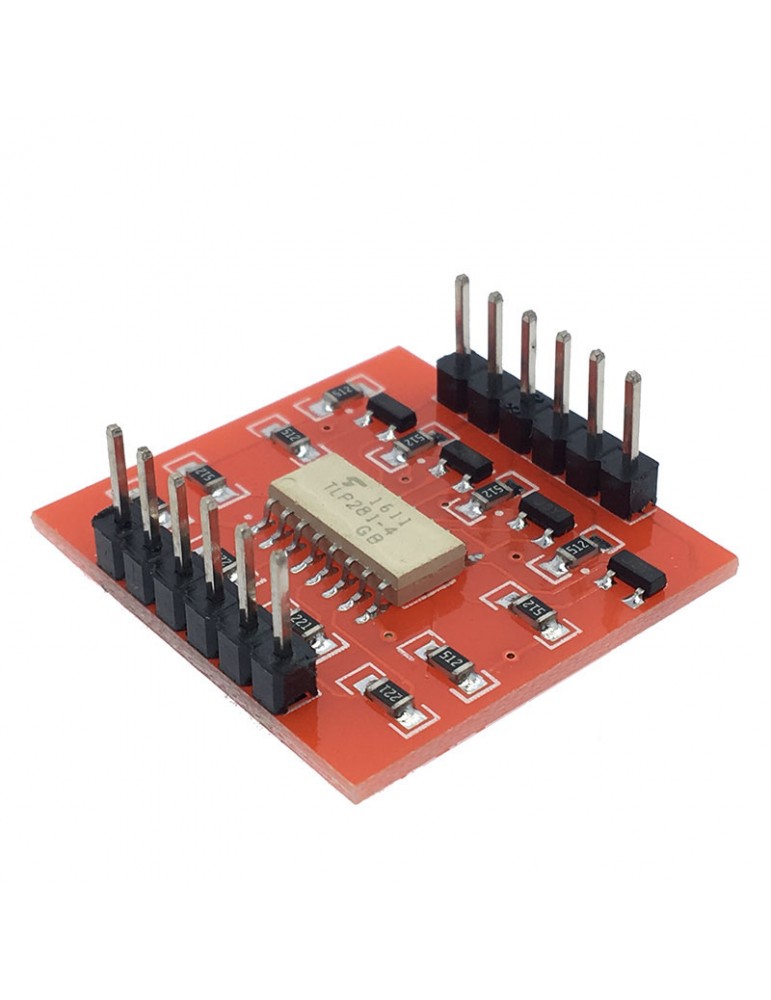

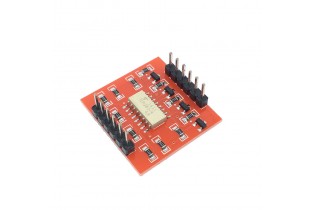

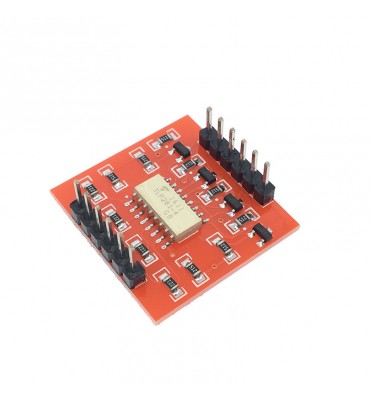

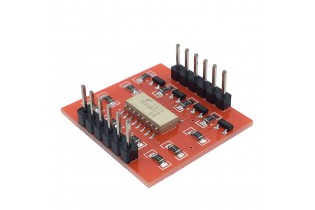

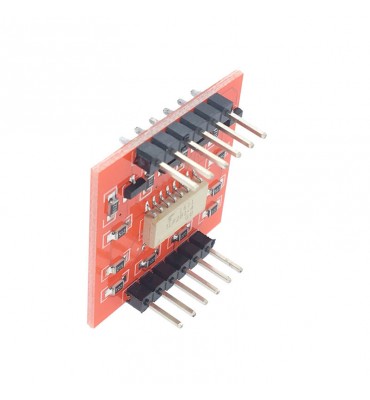

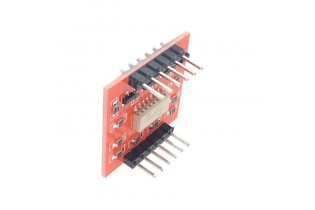

Cette carte est utile pour connecter des systèmes numériques (comme un microcontrôleur 5V) à un système haute tension ou "noisy system". Cette carte isole électriquement un contrôleur du système haute puissance en utilisant un circuit intégré opto-isolant.

Ce circuit intégré comporte quatre DEL et quatre photodiodes intégrées.
Cela permet au côté basse tension de contrôler un côté haute tension
Nous utilisons souvent cette carte pour permettre à un microcontrôleur de contrôler les servos
ou d'autres moteurs qui utilisent une tension supérieure à la logique TTL sur le micro (3,3 V ou 5 V),
et peut causer des interférences électromagnétiques avec notre système lorsque les moteurs s’allument et s’éteignent.
Cette carte isolera les systèmes, créant un type de barrière antibruit électrique entre les périphériques

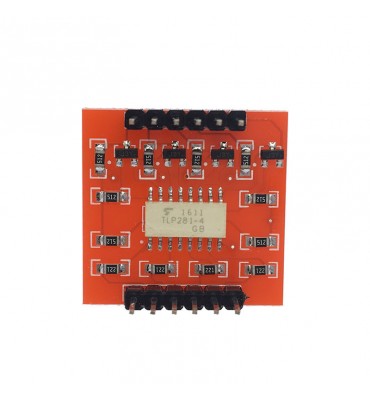

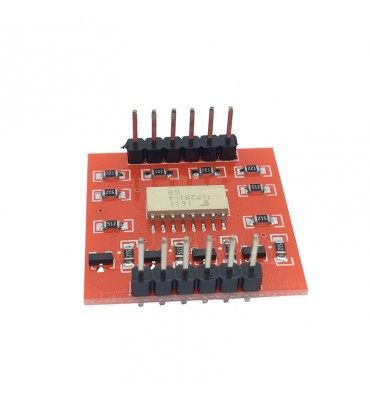

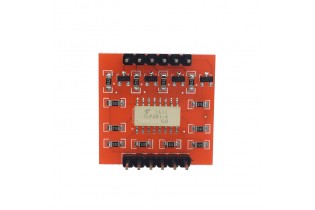

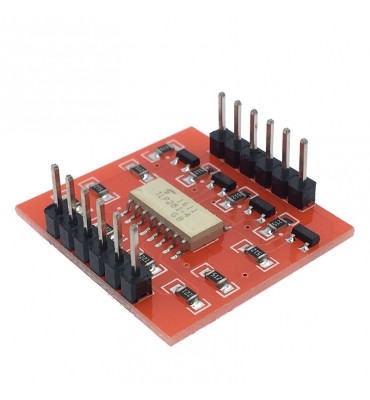

Cette carte opto-isolée utilise l’optoisolant TLP281 et des transistors discrets pour corriger la logique.
Livré avec quatre canaux.
Idéal pour les circuits bruyants où les lignes de signaux nécessitent une isolation électrique
Un opto-isolateur à LED normale inversera la logique d'un signal.
Nous avons utilisé des transistors sur cette carte compacte pour corriger l'inversion.
Ce que vous mettez dans les broches IN sera reproduit sur les broches OUT, mais à la tension la plus élevée (HV)

Caractéristiques:

Utilisation du contrôle de bas niveau haut niveau.
Tels que l'utilisation de micro-ordinateur monopuce 3V ou 5V tension 9V ou 12V de contrôle de tension
HVCC maximum pas plus de 24V.
Le courant de sortie des sorties OUT1 / OUT2 / OUT3 / OUT4 est égal au plus grand HVCC / 5.1K,
courant d'absorption maximum 500mA

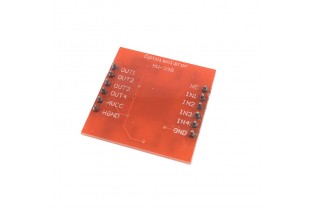

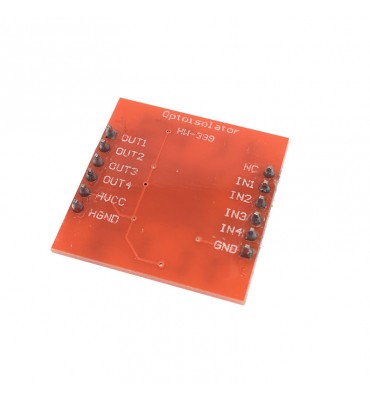

Entrée: IN1 / IN2 / IN3 / IN4, SCM ou pour le port Ard uino IO,
GND avec un micro-ordinateur monopuce ou pour une connexion GND à une carte Ard uino.
IN1 / IN2 / IN3 / IN4 contrôlent respectivement les sorties OUT1 / OUT2 / OUT3 / OUT4
Sortie: OUT1 / OUT2 / OUT3 / OUT4
Sortie: HVCC: La connexion est le contrôle de l’anode haute tension,
Connexion HGND est le contrôle de l'anode haute tension

Taille de carte: 25 * 24mm / 0.98 * 0.94
