Ecran LCD 128x64 Buzzer Shield graphique compatible pour Arduino

Le LCD12864 Shield est un écran LCD graphique, une manette de jeu, un buzzer et des broches d’entrée / sortie pratiques pour les microcontrôleurs compatibles Arduino.

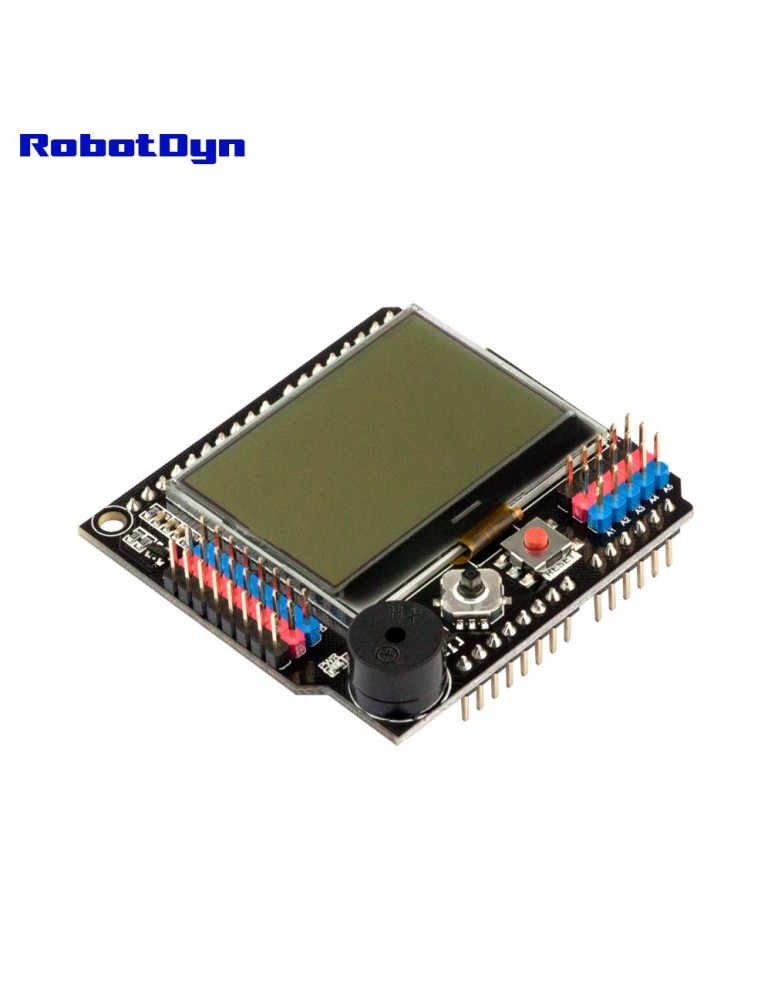

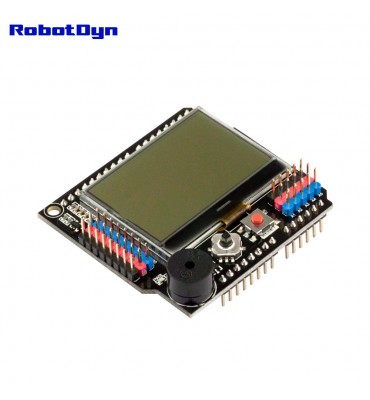

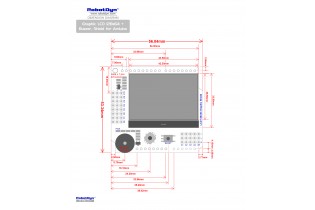

Ce bouclier comporte un écran LCD graphique de 128x64 pixels avec rétroéclairage. L’affichage peut être utilisé pour produire du texte ou des graphiques. Les opérations sont simplifiées grâce à la puissante bibliothèque graphique universelle u8glib pour les systèmes embarqués 8 bits. Le u8glib fournit un riche ensemble d'opérations de dessin.

Le LCD12864 contient également un joystick à 5 positions et un bouton de réinitialisation. Des embases pratiques sont fournies pour l’accès à 5 broches analogiques et à 8 broches numériques, ainsi qu’à des broches simples et à la terre.

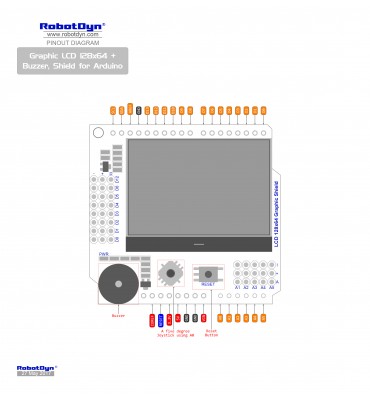

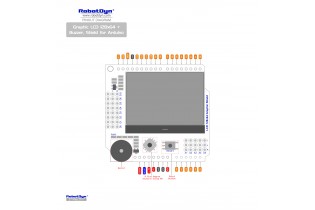

L'écran LCD est contrôlé via une interface SPI à l'aide de cinq broches numériques D8, D9, D10, D11 et D13. Le rétroéclairage utilise la broche numérique D7. Le joystick à 5 positions est relié à l’entrée analogique A0.
Sonnerie connectée à D3. Si vous avez besoin de D3 pour une autre fonction, vous pouvez déconnecter l’avertisseur sonore de D3. Pour cela, utilisez un pont de soudure au bas de la carte.

Ce blindage fonctionne à partir de 3,3V mais est entièrement compatible avec les cartes 5V.

Bibliothèque graphique u8glib:

https://code.google.com/p/u8glib/wiki/userreference
